Juotettu levylämmönvaihdin

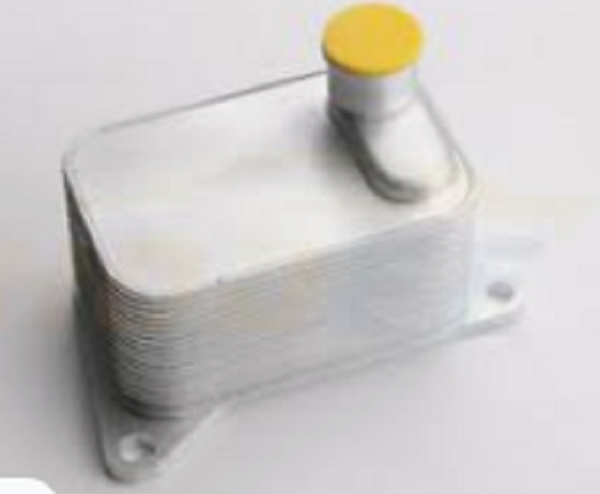

Alumiininen juotettu levylämmönvaihdin

Juotettu levylämmönvaihdin on uudentyyppinen korkeatehoinen lämmönvaihdin, joka on valmistettu sarjasta metallilevyjä, joilla on tietty aallotettu muoto pinottuna ja juotettuna. Erilaisten levyjen väliin muodostuu ohuita suorakaiteen muotoisia kanavia, joiden kautta lämmönvaihto tapahtuu. Verrattuna perinteisiin vaippa-putkilämmönvaihtimiin, sen lämmönsiirtokerroin on paljon suurempi samalla virtausvastuksen ja pumpun tehonkulutuksella, ja se pyrkii korvaamaan vaippa-putkilämmönvaihtimia soveltuvalla alueella.

Juotetun levylämmönvaihtimen tekninen parametri:

Minimi työlämpötila:
Työskentelylämpötila:
Pienin työpaine: tyhjiö
Pienin käyttöpaine (kylmäaine): 3,2 MPa
Suurin käyttöpaine (vesi): 2,5 MPa
yksikanavainen tilavuus: 0,4L
vesipuolen maksimivirtaus: 105m3/h
Piirin yhdistelmämuoto: kaksoispiiri, yksipiiri

Juotetun levylämmönvaihtimen tyyppi:

Juotettu levylämmönvaihdin on osioitu lämmönvaihdin, jossa lämmönsiirtopinta muodostuu levystä. Tämäntyyppisellä lämmönvaihtimella on kompakti rakenne ja suuri lämmönsiirtoala tilavuusyksikköä kohti. Sen päätyypit ovat:
1. Spiraalilevylämmönvaihdin Se on valmistettu kahdesta yhdensuuntaisesta metallilevystä, jotka pidetään tietyllä etäisyydellä, ja kylmät ja kuumat nesteet virtaavat metallilevyjen molemmilla puolilla olevissa spiraalikanavissa. Tällaisella lämmönvaihtimella on korkea lämmönsiirtokerroin (noin 1-4 kertaa suurempi kuin vaippa-putkilämmönvaihtimella), suuri keskimääräinen lämpötilaero (koska kylmää ja kuumaa nestettä voidaan käyttää täydelliseen vastavirtaan ), pieni virtausvastus, eikä sitä ole helppo tiivistää. Lika; mutta vaikea ylläpitää. Käyttöpaine ei ylitä 2 MPa.
2. Tasolevylämmönvaihdin Se koostuu tietyn muotoisista aallotetuista ohuista levyistä ja vuorotellen päällekkäisistä tiivisteistä, jotka on koottu kiinnittämällä kehykseen. Kylmät ja kuumat nesteet virtaavat aallotetun levyn molemmilla puolilla olevien virtauskanavien läpi ja vaihtavat lämpöä levyjen läpi. Aaltopahvilevyt lävistetään yleensä ruostumattomasta teräksestä, alumiinista, titaanista, molybdeenistä ja muista ohuista levyistä, joiden paksuus on 0,5-3 mm. Levylämmönvaihtimen etuna on, että sillä on korkea lämmönsiirtokerroin (noin 2-4 kertaa suurempi kuin vaippa-putkilämmönvaihtimen), helppo purkaa ja pestä ja levyjen määrää voidaan lisätä. tai pienennetty lämmönsiirtoalueen säätämiseksi. Käyttöpaine ei yleensä ylitä 2 MPa ja käyttölämpötila ei ylitä 250 °C.
3. Levylämmönvaihdin: Se koostuu lämmönvaihtolevynipuista, jotka on suljettu jakolaatikkoon, jossa on kylmän ja kuuman nesteen sisään- ja ulostulo. Levynippu on valmistettu litteistä levyistä ja aallotetuista rivoista, jotka on vuorotellen laminoitu ja kiinnitetty juottamalla. Kylmät ja kuumat nesteet virtaavat levyn molemmin puolin vaihtamaan lämpöä, ja evät lisäävät lämmönsiirtoaluetta, edistävät nesteen turbulenssia ja parantavat laitteistoa. Levylämmönvaihtimen rakenne on erittäin kompakti (lämmönvaihtoalue saavuttaa 4400 m2 / m3), lämmönsiirtovaikutus on hyvä ja työpaine voi saavuttaa 15 MPa. Sen valmistusprosessi on kuitenkin monimutkainen, virtauskanava pieni ja sisäistä vuotoa ei ole helppo korjata, joten se rajoittuu puhtaisiin ja syövyttämättömiin nesteisiin, kuten ilmanerotukseen tarkoitettuihin lämmönvaihtimiin.

Juotetun levylämmönvaihdon käyttö:

a. Jäähdytys: Käytetään lauhduttimena ja höyrystimenä.
b. LVI: kattiloiden kanssa käytettävät välilämmönvaihtimet, korkeiden rakennusten välilämmönvaihtimet jne.
c. Kemianteollisuus: soodateollisuus, ammoniakkisynteesi, alkoholikäyminen, hartsisynteesin jäähdytys jne.
d. Metallurgiateollisuus: aluminaattiemäliuoksen lämmitys tai jäähdytys, teräksenvalmistusprosessin jäähdytys jne.
e. Mekaaninen teollisuus: erilainen sammutusnestejäähdytys, vähennysventtiilin voiteluöljyn jäähdytys jne.
f. Sähköteollisuus: korkeajännitemuuntajaöljyn jäähdytys, generaattorin laakeriöljyn jäähdytys jne.
g. Paperiteollisuus: valkaisuprosessin lämmön talteenotto, massan pesunesteen lämmitys jne.
h. Tekstiiliteollisuus: jäähdytys viskoosi silkki alkaliliuos, kiehuva nitroselluloosa jäähdytys jne.
i. Elintarviketeollisuus: hedelmämehun sterilointi ja jäähdytys, eläin- ja kasviöljyjen lämmitys ja jäähdytys jne.
j. Rasvausprosessi: kuivaa saippuapohja normaalipaineessa, lämmitä tai jäähdytä erilaisia ​​prosessinesteitä.
k. Keskitetty lämmitys: kaukolämmitys lämpövoimalaitosten hukkalämmöllä, kylpyveden lämmitys.
l. Muut: öljy, lääketiede, laivat, meriveden suolanpoisto, geoterminen hyödyntäminen.

FAQ:

K: Kuinka pitkä toimitusaikasi on?
V: Yleensä 5-7 päivää, jos tavarat ovat varastossa. Tai 15-20 päivää, jos tavaroita ei ole varastossa, se perustuu määrään.
K: Toimitatko näytteitä? Onko se ilmainen vai ylimääräinen?
V: Kyllä, voimme tarjota näytteitä ilmaiseksi, mutta emme maksa lähetyksestä.
K: Mitkä ovat maksuehtosi?
V: Maksu
Jos sinulla on lisäkysymyksiä, ota rohkeasti yhteyttä.
